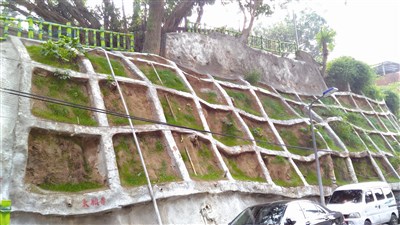

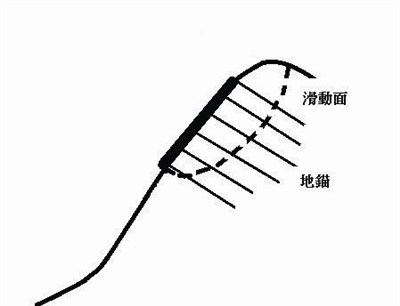

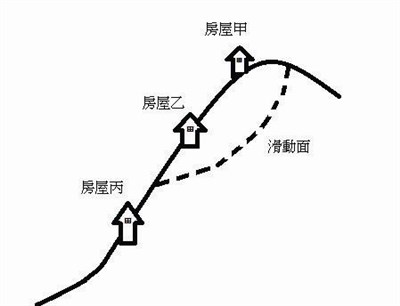

地震工程 以釘止滑──談防止地震造成山坡地滑動 文與圖/陳慧慈 |2016.03.09 語音朗讀 1981觀看次 字級 大 中 小 圖一:山坡滑動可能造成的房屋災害。圖/陳慧慈 圖二:格框地錨工法概念實驗。圖/陳慧慈 圖三:地錨防止山坡地滑動示意圖。圖/陳慧慈 圖四:完成的格框地錨。圖/陳慧慈 文與圖/陳慧慈 當都市可居住的空間愈來愈少,而人口卻不斷的增加時,很自然的就會利用郊外的山坡地興建住宅。也因為如此,卻增加了在大地震時,引起危及人命和財產安全災害的可能性。 圖一是地震中可能會發生的一種滑動情形。很明顯的,房屋甲和房屋乙都會因為山坡的滑動而跟著移動;房屋丙雖然不在滑動區,但是滑下來的土體會掩埋它。當然有很多種方法可以防止山坡地滑動的發生,但是本文將只介紹一種常見的工法,並透過一個簡單的實驗,來幫助大家瞭解它的原理。 請準備好實驗的器材:一片硬紙板、一段雙面泡棉膠帶(以下稱泡棉)和一支圖釘。將硬紙板的一端慢慢提起,你會發現硬紙板上的泡棉,於某一個角度(安息角)之後,就會往下滑動(代表山坡地已經滑動了)。現在請想想看有什麼方法可以讓泡棉不滑動呢?你一定會說:「還不簡單!直接用圖釘將泡棉釘在紙板上(圖二),這樣子不論紙板的傾斜角度如何改變,泡棉都不會滑動。」這告訴我們,只要有像圖釘一樣的桿件(稱為地錨)的一部分長度穿過滑動面,而且地錨足以抵擋土體向下滑動的力量,就可以防止山坡地的滑動了(圖三)。 現在我們來看看如何將實驗的想法,應用在實際的山坡地地震防災。首先必須對山坡地的地質狀況,和土壤的力學性質進行詳細的調查(這是很重要的工作!),然後將所得到的數據,利用理論分析計算出大地震時,可能的滑動面的位置和滑動範圍。最後再根據滑動面以上的土體所產生的下滑力量,計算出一支地錨需要的長度和與長度方向垂直的面積(斷面積)以及總支數。 設計完成後,施工人員就可以依照設計圖到現場施工,圖四就是施工完成後的樣子,在每一個格框的交界處,就是地錨的位置。 其實任何一種工法,只要能確保滑動面的土壤剪力強度,可以抵抗滑動面以上土體的下滑力量,或是將下滑土體擋住,都可用於防止山坡地的滑動。但是這些工法都是人為的,都有可能因為老化而抵抗能力降低的疑慮,除非能一勞永逸的讓坡度小於安息角(幾乎不可能),否則從地震防災的角度,我還是深信「崖地勿居」這句話。 前一篇文章 創作花園 非一般女生 下一篇文章 維尼的推理劇場 密室密碼之謎 熱門新聞 01勝鬘書院印尼參學 走訪千年佛教聖地2026.11.1702U23抗日成功 亞冠賽無緣冠軍戰2026.11.1503野生藍莓 護腦護心助代謝2026.11.1704高雄佛教堂遷移 延續歷史傳承信仰 2026.11.1405COP31跨宗教對話 佛光會分享四給精神2026.11.1406台灣佛教論壇 佛光山談AI弘法利生2026.11.1707全球最長航班 飛越2日出、2日落2026.11.1808多倫多大學三一學院 參訪佛光山2026.11.1609雲水書車邁入20年 永遠從關懷出發2026.11.1510佛光義剪 溫暖護理之家長者2026.11.14 訂閱電子報 台北市 天氣預報 台灣一週天氣預報 相關報導 【快樂塗鴉簿】依靠【薇樂日記】神祕的打呼聲【小書法家】【快樂塗鴉簿】童心飛揚【原民說故事】天水夫人(上)【快樂塗鴉簿】 富士山櫻花季 作者其他文章地震工程 來或不來? 談地震預測地震工程 知己知彼 談地震反應譜地震工程 地形效應地震工程 盆地效應地震工程 土層放大效應地震工程 土層的特性場址周期
