文／徐宗懋圖文館提供

日月潭武界壩引水道

1930年代，日月潭武界壩的三條引水隧道，攔截濁水溪上游的溪水。武界引水隧道長度總計15.12公里，濁水溪的溪水被引入日月潭東側的大竹湖水域，形成「日月湧泉」的景觀。

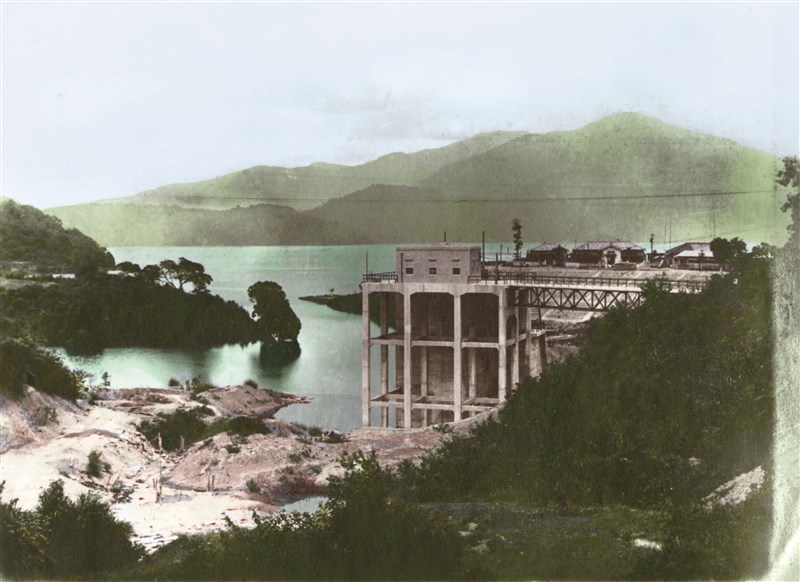

日月潭發電所的取水塔

1930年代，日月潭發電所的取水塔。一條直徑4.09公尺、長2970公尺的壓力隧道，將日月潭的水引至發電所，以進行發電作業。



日月潭與湖底的邵族村落遺址

1930年代，水位升高後的日月潭全景。由於日月潭被規畫建設為全台灣最大規模的發電中心，經由興建引水隧道和水壩等工程，日月潭成為一個大型的貯水池，水位提高，水容量增加，湖面積也擴大。原來聚居湖岸的邵族人遷村後，原部落沉入水中，成為湖底的邵族村落遺址。

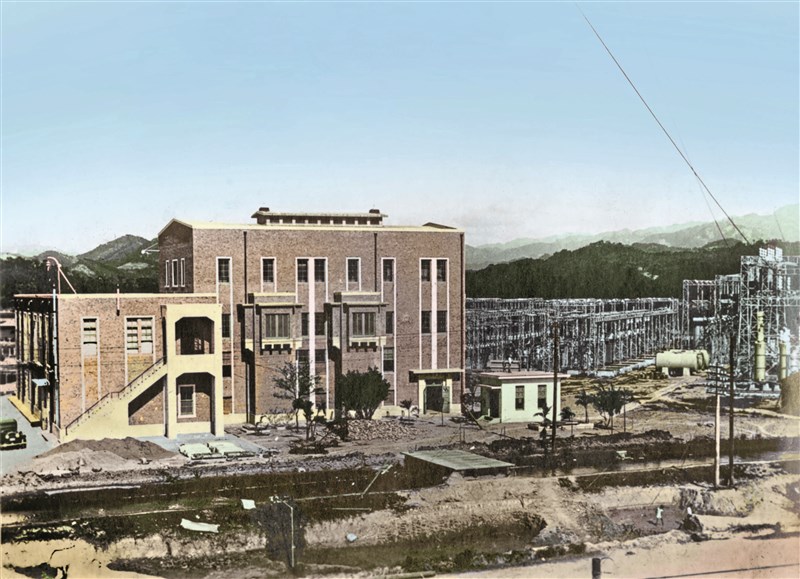

台北變電所

1930年代，台北變電所將日月潭發電所傳來的高壓電，變成家用的低電壓，提供台北、基隆、宜蘭、桃園、新竹等北台灣城市的住家使用。此變電所位於今台北市文山區，即今日的萬隆變電所。

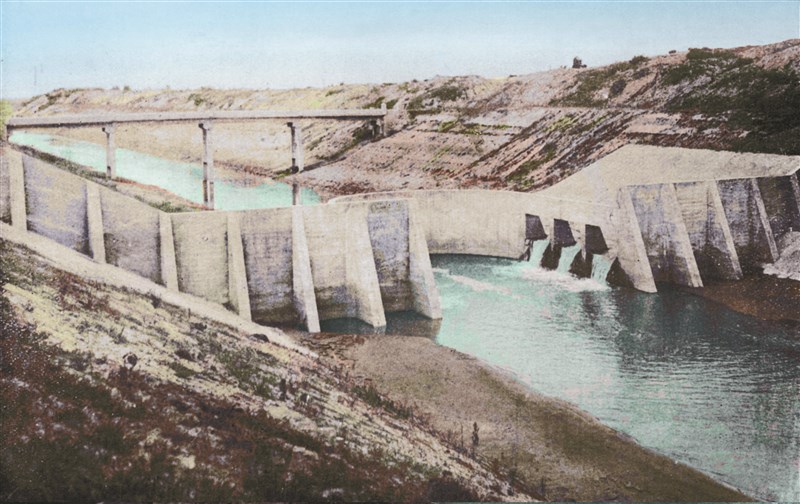

嘉義民雄排水圳

1930年代，嘉義民雄排水圳工程剛啟用的畫面。嘉南大圳是日本時代最重要的水利工程，由日本水利工程師八田與一規畫興建，於1920年開工，1930年完成，橫跨現今雲林、嘉義、台南等地，是當時全亞洲最大的灌溉系統。《嘉南大圳新設事業概要》於前頁詳細列出嘉南大圳土木工程中，包括排水圳和橋梁等各種設施。

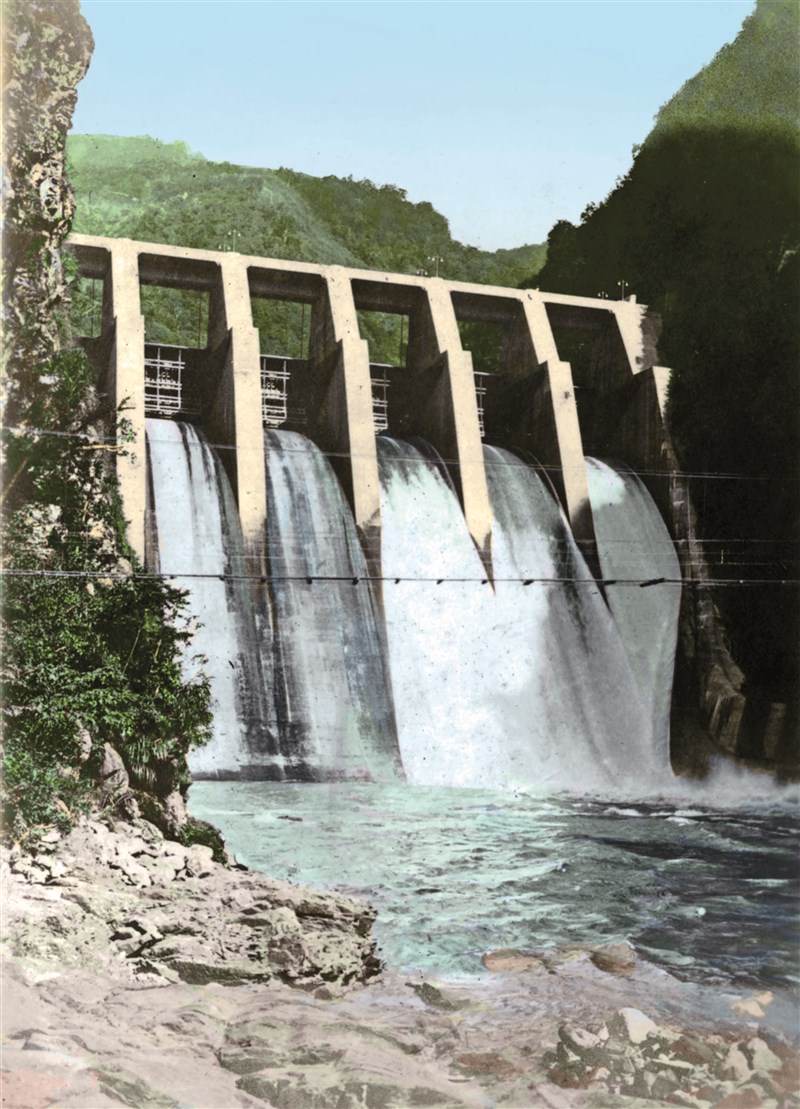

日月潭武界壩

1930年代，日月潭武界壩，位於濁水溪河床最狹窄處，在萬豐至武界之間攔截濁水溪上游的溪水，將其引進武界引水隧道。武界壩高57.6公尺，長91公尺，有6座孤形閘門以供洩洪和排沙之用。

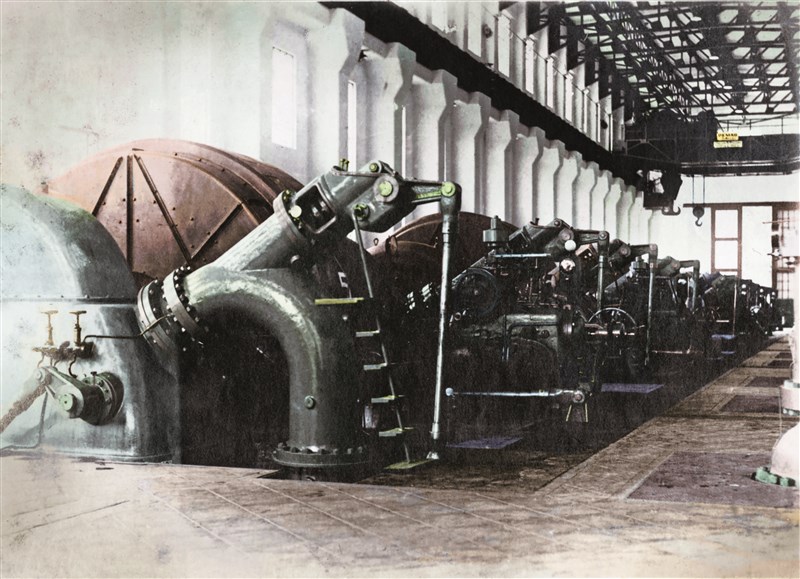

日月潭發電所的大型發電機

1930年代，日月潭發電所內的大型發電機，由美國奇異公司製造，總共有5台，每部發電機組裝置容量為2萬2000瓩（22MW），裝置容量11萬瓩。1934年，5台發電機先後裝置完成。

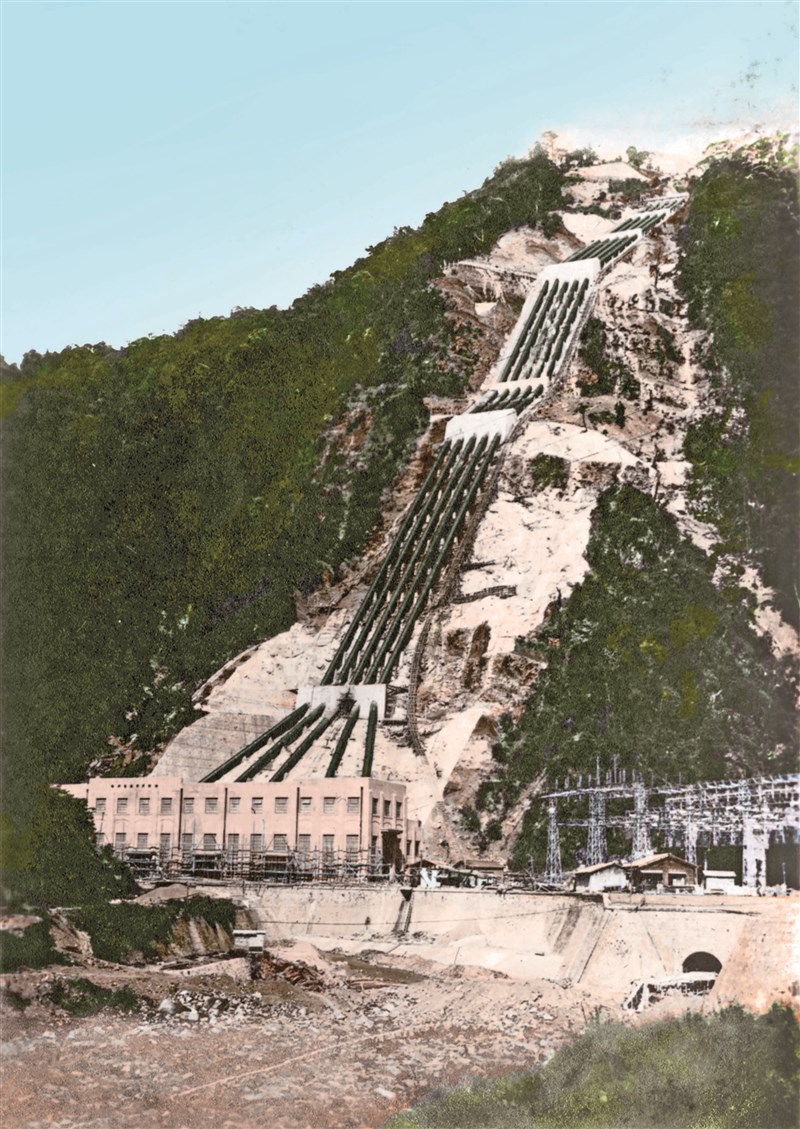

日月潭第一發電所

1930年代，日月潭發電所。此為日本時代台灣最大的發電工程計畫。1919年動工，至1934年方才完工。其原理是以濁水溪為水源，築堤圍住天然湖日月潭，加高水位成為大型貯水池，再利用約300公尺落差的水力來推動發電機。1930至1950年代，日月潭發電設備的產能占全台發電量的70%，足見其在台灣能源事業中的分量。

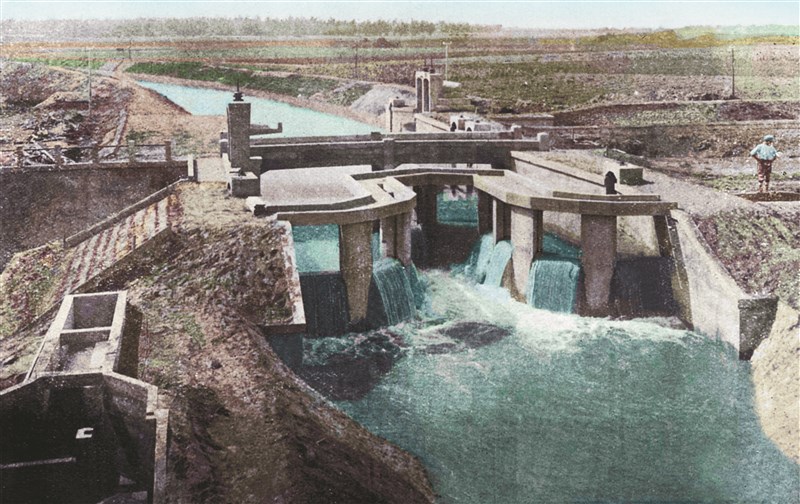

嘉南大圳北港水道分水門

1930年代，嘉南大圳北港水道水井分線分水門及堰上門。嘉南大圳的主要設施包括烏山頭水庫、濁水溪各進水口、烏山頭南北幹線、濁水溪幹線及支分線、排水設備及防潮防水設備。這張照片是北港水道分水門工程最初的模樣，光復以後仍不斷增設新的設施。
