文與圖／陳慧慈

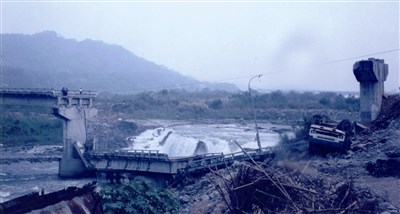

先講一個小故事。有一個人走到溪邊散心，突然感到一陣地動天搖，同時看到在平坦的溪面上，瞬間形成一個瀑布。說到這裡，你一定會說：「等一下！這是白日夢吧！」不！如果在一九九九年九月二十一日凌晨發生地震時，你正好在台中市石岡區的豐碑橋下的大甲溪旁，這就是真實的景象，因為車籠埔斷層的錯動，在溪內形成了瀑布（照片一，不過因為長期的沖刷，目前已看不到這個景象），而豐碑橋只在跨過斷層的部分發生落橋。

為了說明開裂出現在地表面的斷層錯動所造成的災害，請拿一塊硬紙板放在桌面上，由其下邊中間處向上邊畫一條斜線（角度依硬紙板的尺寸而定），再以美工刀沿著線將其切成兩半。在切開的兩片合併後，把橡皮擦放在上緣的切口處（左右的長度比例約為1.2）。然後將左邊的紙板往上推（逆斷層的錯動），橡皮擦會傾斜。當然你可以在上邊擺設各種構造物，去推想各種的災害狀況。如果將紙板的上緣想像成是一條河流，這一個錯動會造成什麼景象呢？答對了！就是像照片一的瀑布。

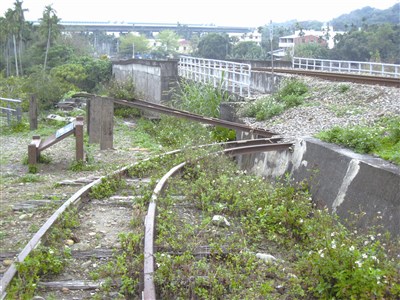

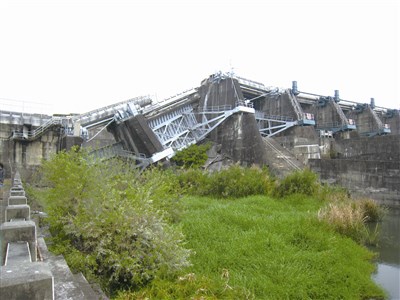

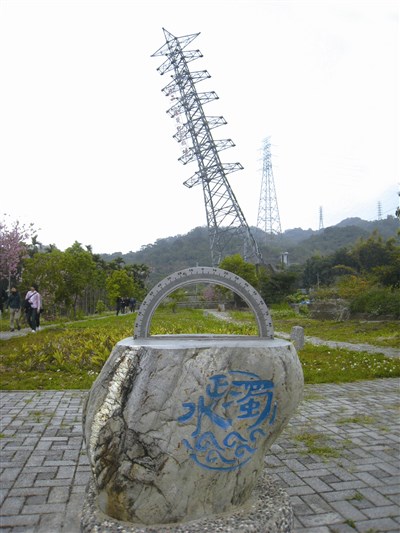

照片二為斷層錯動對石岡水庫的水壩造成的破壞。這一次的破壞是由於受損的閘門的兩側因斷層錯動，產生了約7.6公尺的高度差，而閘門的破壞導致水庫喪失了蓄水功能，讓大台中區兩百萬人面臨缺水的危機。照片三是位在南投縣名間鄉的一座台電輸電塔，因斷層錯動而傾斜的情形（在國道三號上可以看到）。輸電塔的基礎大且深，因此沒有因為斷層錯動而倒塌。照片四為舊的集集線鐵路在斷層錯動處受損的樣貌，其位置就在傾斜電塔處的後方。在斷層錯動處及鄰近處，鐵軌嚴重扭曲變形，而旁邊新的集集線鐵路的擋土牆的高度就是斷層的錯動量。

從地震防災的觀點，避免將土木和建築構造物跨越斷層是最好的策略，但是常常天不從人願，因此要怎樣設計才能讓構造物不受斷層錯動的影響呢？經由前面的說明，我想你已經知道做法了：首先必須知道斷層的正確位置，其次要預估可能發生的錯動量及影響的範圍，最後再選用適合的工程技術。不過現階段要做出準確的預估還有困難，這也是地震專家面臨的挑戰。
