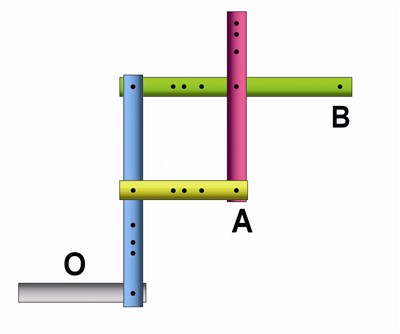

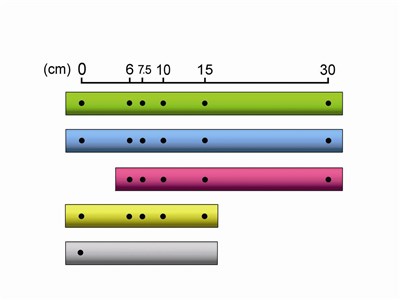

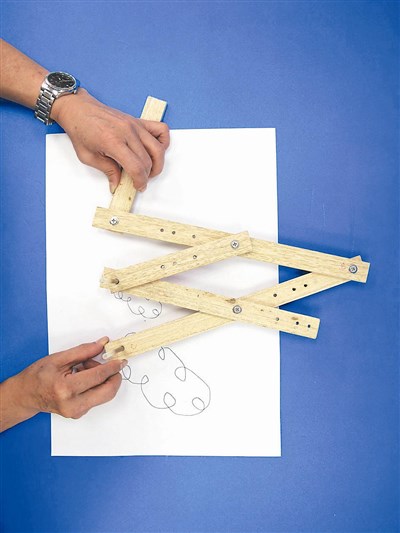

科學遊戲 千變萬化的縮圖器 文與圖/許良榮 |2016.08.10 語音朗讀 3692觀看次 字級 大 中 小 首先裁剪木條五條,如圖所示,綠色、藍色木條約三十三公分長,紅色約二十七公分長,黃色與灰色約十八公分長。 依圖的黑色小洞與距離,以電鑽鑽洞,洞的距離分別為 ○、六、七點五、十、十五、三十公分。注意:洞不要鑽太大,配合螺絲的大小即可。圖/許良榮 將木條依圖組裝。木條的銜接處以螺絲、墊片與螺絲帽固定,但是A、B則要插入原子筆芯。如果筆芯太細,可用膠帶多捲幾圈,用以固定筆芯,避免畫圖時筆芯抖動。圖/許良榮 完成後就可以試著畫圖囉!如圖,左手握著的灰色木條,固定不動。右手拿著B點,隨意移動畫圖。圖/許良榮 文與圖/許良榮 這是一個相當特別的畫圖工具,製作並不困難,也頗為有趣。它不僅可以縮小,甚至還可以放大,繪製出許多有趣的圖案,這麼有趣的製圖工具,一定要擁有一個,現在跟著我們一起來動手做做看吧! 器材:木條、電鑽、螺絲、螺絲帽、墊片。 步驟: 一、首先裁剪木條五條,如圖一所示,綠色、藍色木條約三十三公分長,紅色約二十七公分長,黃色與灰色約十八公分長。 二、依圖一的黑色小洞與距離,以電鑽鑽洞,洞的距離分別為 ○、六、七點五、十、十五、三十公分。注意:洞不要鑽太大,配合螺絲的大小即可。 三、將木條依圖二組裝。木條的銜接處以螺絲、墊片與螺絲帽固定,但是A、B則要插入原子筆芯。如果筆芯太細,可用膠帶多捲幾圈,用以固定筆芯,避免畫圖時筆芯抖動。 完成後就可以試著畫圖囉!如圖三,左手握著的灰色木條(如圖二的O),固定不動。右手拿著B點,隨意移動畫圖。結果如圖四,A與B畫出來的圖案完全一樣,但是A畫出來的圖形比B小了一倍! 再以萬花尺畫圖,以A點的筆插入萬花尺的小齒輪畫圖,如圖五。結果像圖六,A與B的圖案一樣,但是B 點畫出來的圖形比A大了一倍。 原理: 縮圖器(pantograph)的歷史頗為悠久,是德國的牧師兼物理學家Christoph Scheiner於一六○三年所發明,主要用於複寫與放大縮小。 縮圖器之所以能夠放大縮小的原因,就如圖七所示,綠色、藍色的長度,為紅色、黃色的兩倍,當A、B點移動時(O可轉動,但是沒有移動),OA與OB的長度一直保持一比二的關係。當移動如圖八時,有如以OA、OB為半徑,畫出的弧長AA、BB也是一比二。 除了一比二的圖形,也可以將縮圖器重新組裝,畫出三、四、五倍等比例的圖形。例如圖九就是一比五的組裝方式。 叮嚀的話: 一、製作縮圖器時,請注意鑽洞的位置必須非常精確,否則並不容易達到整數倍的要求。 二、在移動縮圖器畫圖時,底部的螺絲經常會因為卡到而不平順,因此建議在光滑的桌面操作(例如玻或壓克力桌面)。 前一篇文章 創作花園 拉拉山之美 下一篇文章 心靈小郵差 熱門新聞 01停火時間無共識 以哈談判破裂2024.05.11022024國際蔬食文化節 共創保護地球最好文化2024.05.1103廢棄物回收再利用 木塑複材捍衛森林2024.05.1104各國母親笑顏 展現無私之愛2024.05.1205【逸饗蔬食 】 忘憂母親節2024.05.1106上月新生兒10753人 仍未見龍年生子盛況2024.05.1107【詩】鷺鷥吐哺2024.05.1308佛光大佛分香我家 慶佛誕緬佛恩2024.05.1509青年永續環境 綠色諾貝爾肯定2024.05.1410【樂活人生】享受六十歲的速度2024.05.14 訂閱電子報 台北市 天氣預報 台灣一週天氣預報 相關報導 【快樂塗鴉簿】樹林裡的小鳥 【快樂塗鴉簿】四季的變化 【人間有愛】心誠則靈 心想事成【快樂塗鴉簿】可愛小鳥【趣味動物園】寶島之鳥——帝雉【快樂塗鴉簿】太空 作者其他文章科學遊戲 魔鏡啊魔鏡!科學遊戲 聲音幾何圖科學遊戲 低溫沸騰科學遊戲 紙片 跳扭扭科學遊戲 衛生紙中的祕密
