文與圖/許良榮
上次,許叔叔介紹的轉頭恐龍,是利用視覺的角度造成的視幻覺,這次同樣來介紹一種視幻覺遊戲——懸浮方塊。這個看起來會懸浮在空中的怪異方塊,具有令人驚奇的效果喔!
所需器材:剪刀、膠水、懸浮方塊圖形。
操作步驟:
1可至網站下載方塊圖形,下載網址:http://scigame.ntcu.edu.tw/light/light-021.html。
2以較厚的紙張列印,並依圖示組合成圖一的形狀。

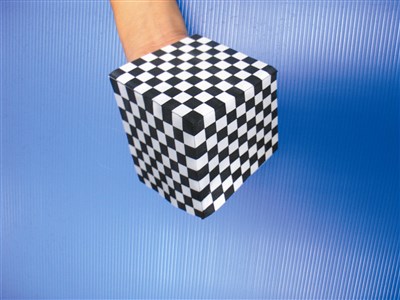

3將方塊(圖二)拿在手中,燈光直接對著中心點,讓立方體的每個面都很明亮,接著請觀察者靠近,閉一隻眼睛,用另一眼觀察,會覺得黑色點中心看起來似乎是凸出來的。

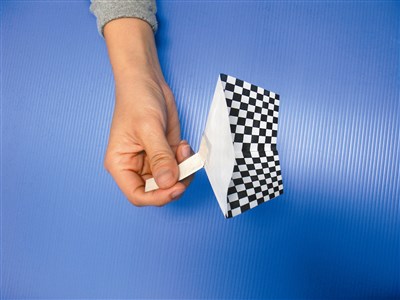

4請觀察者後退一些再看,會發現實際的構造是凹進去的。
5用手機、照相機的螢幕觀察,會更明顯。
原理
造成懸浮方塊的視幻覺現象,主要必須製作出視覺上方塊應具備的角度。圖A,是將三片正方形直接組合成方塊,紅色的中心點是凹進去,不會產生凸出來的視幻覺。而圖B,紅色的中心點看起來就是凸出來的,左右擺動時,可以看到似乎是懸浮在空中的方塊。
仔細觀察圖A、圖B的差別;在視覺上,圖B的每個邊都是平行的,而圖A幾乎每個邊都沒有平行,這是造成視覺差異的最主要原因。因此,如果要有圖B的效果,三個四邊形不能都是正方形,必須像許叔叔提供下載的圖形,三個四邊形都有傾斜的角度才行。
