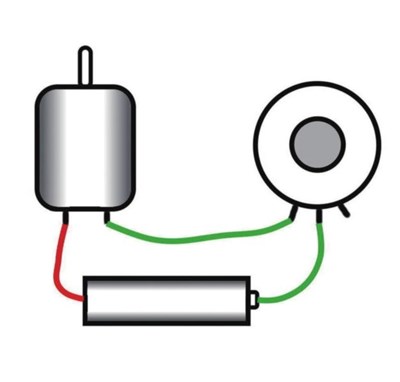

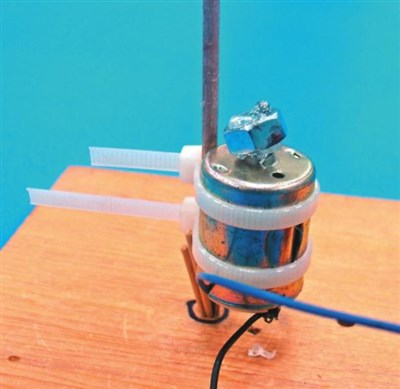

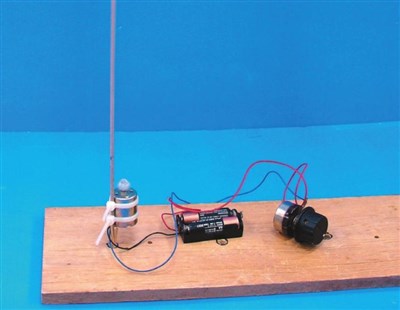

科學遊戲--懸浮轉子 文與圖/許良榮 |2014.04.16 語音朗讀 1969觀看次 字級 大 中 小 取一個小馬達,在前端的旋轉軸以熱熔膠黏上一個螺帽(如圖)。注意:螺帽必須是傾斜的,以便形成不平衡的轉動。圖/許良榮以二條束帶將小馬達固定在直立的細木棍上(直徑約零點三公分,長度約五十公分),然後接上電池以及可變電阻。完成後如圖。圖/許良榮以二條束帶將小馬達固定在直立的細木棍上(直徑約零點三公分,長度約五十公分),然後接上電池以及可變電阻。電路接線圖則如圖。圖/許良榮 文/許良榮 地球有地心引力,按照重力理論來說,物品應該會由上往下掉,但這次許叔叔要教小朋友玩的懸浮轉子,套在直立木棍上的墊圈不但不會往下掉,還會一直旋轉喔!很神奇吧? 所需器材: 細木棍、馬達、電池、可變電阻、熱熔膠、束帶、墊圈或吸管。 過程現象: 一、取一個小馬達,在前端的旋轉軸以熱熔膠黏上一個螺帽(如圖一)。注意:螺帽必須是傾斜的,以便形成不平衡的轉動。 二、以二條束帶將小馬達固定在直立的細木棍上(直徑約零點三公分,長度約五十公分),然後接上電池以及可變電阻。完成後如圖二。電路接線圖則如圖四。 三、打開電源,並調整可變電阻,讓馬達轉動。由於馬達黏上螺帽,產生不平衡的轉動,會帶動細木棍產生振動,然後將金屬墊圈(或一小段吸管)放進細木棍的上端,金屬墊圈會隨著細木棍的振動而轉動(如圖三)。 四、調整可變電阻,改變馬達的轉速,細木棍的振動也會隨之改變。當馬達在適當的轉速時,金屬墊圈會停留在圓木棍上一直轉動,不會掉下來,有時甚至還會往上跑喔!另一方面,也可以放進二個,甚至三個、四個墊圈,也都不會掉下來喔! 原理: 墊圈會在圓木棍上轉動而不會掉下來,甚至往上跑,是因為木棍由馬達的帶動而振動,此情形就如同我們搖呼拉圈一樣,身體的轉動帶動呼啦圈旋轉而不會掉下來。 由於馬達的旋轉軸黏貼了螺帽,而且螺帽是以傾斜的方式黏貼,目的在使馬達的旋轉為「偏心旋轉」,此種非對稱的不平衡轉動會產生振動,繼之帶動木棍振動,進而使墊圈旋轉。 仔細觀察,可以發現木棍的振動會形成如圖五的振動,有如波浪狀,而且會產生「駐波」的形狀,中間有數個「節點」,亦即形成一種規律性的振動,因此可以使得墊圈穩定旋轉。提醒大家,木棍的振動是否會形成駐波,和螺帽重量、馬達轉速以及木棍粗細都有關係,不是必然都會形成駐波喔! 叮嚀的話 一、圓木棍愈細愈容易產生振動,比較容易成功。木棍直立時,必須將底部牢牢固定,不可鬆動。 二、挑選了細的圓木棍,如果墊圈還是會掉下來,無法成功,通常是振動幅度太小的緣故,建議換較大(較重)的螺帽,以便產生較大的振動。除了螺帽,墊圈的大小也會影響,因此建議最好準備不同尺寸的墊圈或螺帽,逐一替換試驗。 三、馬達的轉速不是愈快就易能使木棍產生駐波。所以操作時,必須調整馬達轉速,仔細觀察木棍是否產生駐波(通常木棍愈細愈容易觀察到駐波),確定有駐波之後,才放進墊圈。 前一篇文章 創作花園 溫馨家園 下一篇文章 俚語好好玩--畫虎畫皮嘸畫骨 熱門新聞 01【藥膳食材】黑豆入腎 滋養補氣2024.04.1502魯紜湘 回鄉遊子再現眷村風華2024.04.1303【創意黏土教室】水豚泡湯 輕黏土創作 2024.04.1504佛光盃合唱大賽 台灣7團晉決賽2024.04.1505歐美商辦爆雷 6國銀中箭2024.04.1506【同窗情誼】 老同學續前緣2024.04.1507大高雄佛教會慶佛誕 佛光人齊浴佛2024.04.170814m塔樓 全球最高3D列印建築2024.04.1509福報扎根文字弘法 協會全力支持2024.04.1510跟著家人到處拜2024.04.16 訂閱電子報 台北市 天氣預報 台灣一週天氣預報 相關報導 【快樂塗鴉簿】 阿媽寫春聯 【人間有愛 】 遇見更好的未來【快樂塗鴉簿】荷花 【原民說故事】泰雅族的巫師(下)【快樂塗鴉簿】變色龍【薇樂日記】植物園獨活 作者其他文章科學遊戲 魔鏡啊魔鏡!科學遊戲 聲音幾何圖科學遊戲 低溫沸騰科學遊戲 紙片 跳扭扭科學遊戲 衛生紙中的祕密
